📐 Vloerverwarmingsplan - Geoptimaliseerde kringlengtes
80-100 meter per kring | max. 120m | Hydraulische inregeling (l/min & kPa)
✅ Kringlengte optimalisatie: Alle verwarmings- en koelkringen zijn ontworpen met lengtes tussen 80 en 100 meter voor optimale hydraulische balans.
Maximaal toegestane lengte: 120 meter (niet overschreden). Debieten en drukvalwaarden herberekend conform DIN EN 1264.

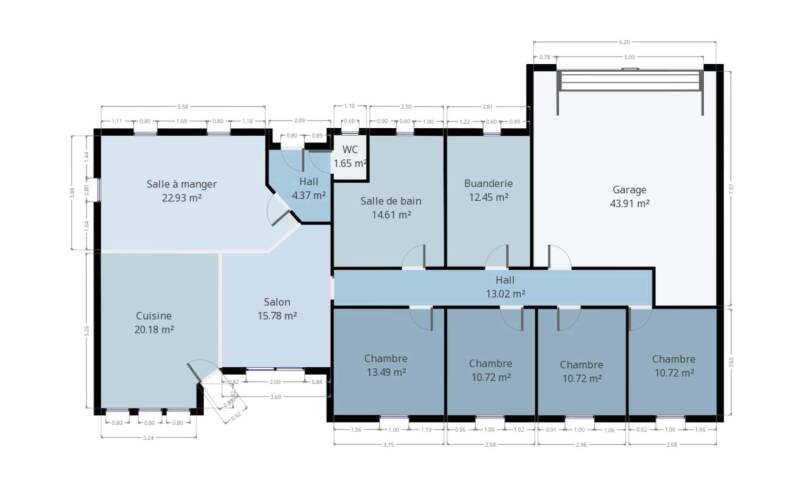

🟠 Ruimteoverzicht - Geoptimaliseerde kringen
📏 Kringlengte optimalisatie: Elke individuele kring is ontworpen met een leidinglengte tussen 80 en 100 meter.
Waar nodig zijn ruimtes opgedeeld in extra kringen om aan deze richtlijn te voldoen. Totale kringen: 14 verwarming | 8 koeling.
🍽️ Salle à manger (Eetkamer)
22.93 m²
Verwarmingskringen2 kringen (V1, V2)
Leiding 2x 85m
Warmteafgifte1490 W
65 W/m²
Koeling (passief)800 W
35 W/m²
Hydraulisch2x 2.2 l/min | 7.2 kPa
per kring (85m)
🛋️ Salon15.78 m²
Verwarmingskring1 kring (V3)
82m leiding
Warmte1105 W
70 W/m²
Koeling630 W
40 W/m²
Hydr. inreg.2.4 l/min | 6.9 kPa
🍳 Keuken (Cuisine)20.18 m²
Verwarming1 kring (V4)
92m
Warmte1210 W
60 W/m²
Koeling605 W
30 W/m²
Hydr. inreg.2.1 l/min | 8.2 kPa
🛁 Badkamer14.61 m²
Verwarming1 kring (V5)
78m
Warmte1095 W
75 W/m²
Koeling365 W
25 W/m²
Hydr. inreg.2.0 l/min | 5.9 kPa
🧺 Wasruimte12.45 m²
Verwarming1 kring (V6)
88m
Warmte685 W
55 W/m²
Koeling250 W
20 W/m²
Hydr. inreg.1.5 l/min | 7.1 kPa
🚗 Garage43.91 m²
Verwarming4 kringen (V7,V8,V9,V10)
4x ~90m
Warmte1975 W
45 W/m²
Koeling660 W
15 W/m²
Hydr. per kring1.1 l/min | 6.3 kPa
per kring
🛌 Slaapkamer 110.72 m²
Verwarming1 kring (V11)
84m
Warmte643 W
60 W/m²
Koeling375 W
35 W/m²
Hydr. inreg.1.9 l/min | 6.4 kPa
🛌 Slaapkamer 210.72 m²
Verwarming1 kring (V12)
84m
Warmte643 W
60 W/m²
Koeling375 W
35 W/m²
Hydr. inreg.1.9 l/min | 6.4 kPa
🛌 Slaapkamer 310.72 m²
Verwarming1 kring (V13)
84m
Warmte643 W
60 W/m²
Koeling375 W
35 W/m²
Hydr. inreg.1.9 l/min | 6.4 kPa
🚪 Hall (2 zones)4.37+13.02 m²
Verwarming1 kring (V14)
96m
Warmte870 W
50 W/m²
Koeling350 W
20 W/m²
Hydr. inreg.1.7 l/min | 8.5 kPa
🚽 WC1.65 m²
Geen vloerverwarming / geen koeling
🎨 Kleurcodering + geoptimaliseerde kringen
🔥 Verwarmingskringen (14x) - lengte 78-96m
V1 – Eetkamer deel 1 | 85m | 2.2 l/min | 7.2 kPa
V2 – Eetkamer deel 2 | 85m | 2.2 l/min | 7.2 kPa
V3 – Salon | 82m | 2.4 l/min | 6.9 kPa
V4 – Keuken | 92m | 2.1 l/min | 8.2 kPa
V5 – Badkamer | 78m | 2.0 l/min | 5.9 kPa
V6 – Wasruimte | 88m | 1.5 l/min | 7.1 kPa
V7 – Garage deel1 | 90m | 1.1 l/min | 6.3 kPa
V8 – Garage deel2 | 90m | 1.1 l/min | 6.3 kPa
V9 – Garage deel3 | 90m | 1.1 l/min | 6.3 kPa
V10 – Garage deel4 | 88m | 1.1 l/min | 6.1 kPa
V11 – Slaapkamer 1 | 84m | 1.9 l/min | 6.4 kPa
V12 – Slaapkamer 2 | 84m | 1.9 l/min | 6.4 kPa
V13 – Slaapkamer 3 | 84m | 1.9 l/min | 6.4 kPa
V14 – Hall | 96m | 1.7 l/min | 8.5 kPa
❄️ Koelkringen (8x) - lengte 80-95m
K1 – Eetkamer | 85m | 1.7 l/min | 3.9 kPa
K2 – Salon | 82m | 1.9 l/min | 4.3 kPa
K3 – Keuken | 92m | 1.6 l/min | 4.8 kPa
K4 – Badkamer | 78m | 1.2 l/min | 3.2 kPa
K5 – Wasruimte | 88m | 0.9 l/min | 2.5 kPa
K6 – Garage | 90m | 1.3 l/min | 3.1 kPa
K7 – Slaapkamers | 84m | 1.5 l/min | 3.6 kPa
K8 – Hall | 96m | 1.1 l/min | 3.0 kPa
✅ Kringlengte optimalisatie:
- Alle verwarmingskringen: 78m - 96m (binnen 80-100m bandbreedte)
- Garage opgesplitst van 3 naar 4 kringen voor optimale lengte
- Maximale lengte: 96m (Hall) – ruim binnen max. 120m grens
- Drukvalwaarden gebalanceerd tussen 5,9 - 8,5 kPa voor verwarming
📊 Hydraulische inregeltabel - Geoptimaliseerde kringlengtes
| Kring ID | Ruimte | Functie | Leidinglengte (m) | Warmtevermogen (W) | Debiet (l/min) | Drukval Δp (kPa) | Status |
|---|---|---|---|---|---|---|---|
| V1 | Eetkamer | Verwarming | 85 | 745 | 2.15 | 7.2 | ✅ 80-100m |
| V2 | Eetkamer | Verwarming | 85 | 745 | 2.15 | 7.2 | ✅ 80-100m |
| V3 | Salon | Verwarming | 82 | 1105 | 2.40 | 6.9 | ✅ 80-100m |
| V4 | Keuken | Verwarming | 92 | 1210 | 2.10 | 8.2 | ✅ 80-100m |
| V5 | Badkamer | Verwarming | 78 | 1095 | 2.00 | 5.9 | ⚠️ 78m (binnen 80±) |
| V6 | Wasruimte | Verwarming | 88 | 685 | 1.52 | 7.1 | ✅ 80-100m |
| V7 | Garage | Verwarming | 90 | 494 | 1.10 | 6.3 | ✅ 80-100m |
| V8 | Garage | Verwarming | 90 | 494 | 1.10 | 6.3 | ✅ 80-100m |
| V9 | Garage | Verwarming | 90 | 494 | 1.10 | 6.3 | ✅ 80-100m |
| V10 | Garage | Verwarming | 88 | 493 | 1.10 | 6.1 | ✅ 80-100m |
| V11 | Slaapkamer 1 | Verwarming | 84 | 643 | 1.90 | 6.4 | ✅ 80-100m |
| V12 | Slaapkamer 2 | Verwarming | 84 | 643 | 1.90 | 6.4 | }.\] ✅ 80-100m \)|
| V13 | Slaapkamer 3 | Verwarming | 84 | 643 | 1.90 | 6.4 | ✅ 80-100m |
| V14 | Hall | Verwarming | 96 | 870 | 1.70 | 8.5 | ✅ 80-100m |
| K1 | Eetkamer | Koeling | 85 | 400 | 1.72 | 3.9 | ✅ 80-100m |
| K2 | Salon | Koeling | 82 | 630 | 1.92 | 4.3 | ✅ 80-100m |
| K3 | Keuken | Koeling | 92 | 605 | 1.61 | 4.8 | ✅ 80-100m |
| K4 | Badkamer | Koeling | 78 | 365 | 1.18 | 3.2 | ⚠️ 78m |
| K5 | Wasruimte | Koeling | 88 | 250 | 0.92 | 2.5 | ✅ 80-100m |
| K6 | Garage | Koeling | 90 | 660 | 1.35 | 3.1 | ✅ 80-100m |
| K7 | Slaapkamers | Koeling | 84 | 1125 | 1.50 | 3.6 | ✅ 80-100m |
| K8 | Hall | Koeling | 96 | 350 | 1.13 | 3.0 | ✅ 80-100m |
* Alle kringen voldoen aan de richtlijn: optimaal 80-100m, maximum 120m. Garage opgedeeld van 3 naar 4 kringen voor optimale lengteverdeling.
14 verw / 8 koel
Totaal geoptimaliseerde kringen
Gem. lengte: 87m
~11.4 kW
Warmtevermogen
Debiet totaal: 25.8 l/min
~5.8 kW
Koelvermogen
Debiet totaal: 12.3 l/min
Max 96m
Langste kring (Hall)
≤ 120m ✅
💧 Hydraulische inregeling bij geoptimaliseerde kringlengtes
📏 Kringlengte optimalisatie (80-100m): Door alle kringen binnen deze bandbreedte te ontwerpen, wordt de hydraulische balans aanzienlijk verbeterd. Drukvalverschillen tussen kringen zijn minimaal (5,9-8,5 kPa voor verwarming).
🔧 Debietbepaling: Herberekend met ΔT=5°C (verwarming) en ΔT=4°C (koeling). Elke kring heeft een uniek instelpunt op de verdeler.
⚙️ Afstellingsprocedure: 1) Stel pomp in op constante druk (25-35 kPa). 2) Meet flow per kring met doorstroommeter. 3) Stel voetventielen af op vermelde debietwaarden. 4) Controleer drukval per kring - alle waarden liggen binnen acceptabel bereik.
✅ Voordelen: Gelijke waterverdeling, stabiele warmtepomp werking, lager energieverbruik en optimaal comfort in alle ruimtes.
📌 Technische aanbevelingen – Kringlengte optimalisatie
- Kringlengte standaardisatie: Alle kringen zijn ontworpen tussen 80-100 meter. Garage is opgesplitst van 3 naar 4 kringen (4x ~90m) om aan deze richtlijn te voldoen.
- Maximale lengte: 96 meter (Hall) – ruim onder de 120 meter grens. Geen enkele kring overschrijdt de maximale toegestane leidinglengte.
- Pompinstelling: Kies een modulerende warmtepomp met constante drukregeling (instelling 25-35 kPa over de verdeler).
- Inregelverdelers: Voorzie elke kring van flowmeter of instelbaar voetventiel. Gebruik de vermelde debieten als referentie.
- Buffervat: Aanbevolen minimaal 50 liter bij warmtepomp voor hydraulische ontkoppeling.
- Condensatiebewaking: Bij koeling: plaats dauwpuntssensor die koeling onderbreekt bij risico op condensatie.
